你了解行間精密空調嗎？

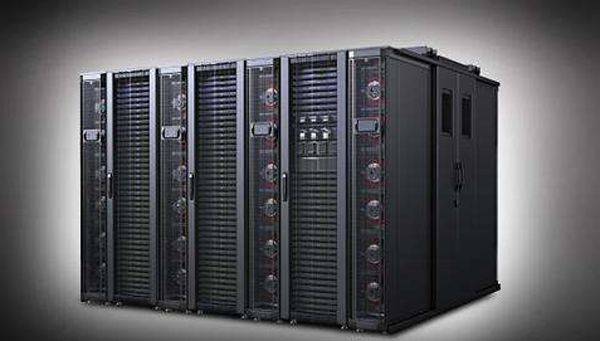

　　行間空調，也被制造商稱為列間空調，是位于服務器機柜行之間的設備，熱源直接散熱。行間計算機房的精密空調是計算機房空調的一種。它們是臥式鼓風機，特別適用于行間機房空調。通訊室的研發設計，主要用于高熱密度數據中心。隨著數據中心中服務器或通信設備散熱的增加，傳統的空調制冷方式已無法滿足設備對溫度和濕度的要求。為了在不造成局部過熱的情況下實現設備的高效冷卻，冷空氣必須從組織進入設備以散發熱量。此時，冷熱通道被隔離或冷熱通道被關閉，這可以有效地控制冷熱氣流的短路，從而降低冷卻效果。

　　由于空調的高熱源和高回風溫度，它具有良好的能量效率比。目前，行間空調器可使用風冷和冷凍水。大多數風冷壓縮機使用容量可變的數字渦旋壓縮機，而EC風扇用作風扇。 ，整機可根據過道中的熱負荷調節制冷量輸出，并采用行間空調關閉冷熱道!

　　在排之間的計算機室中設計的空調，冷空氣從冷通道提供，然后從熱通道返回。這完全解決了冷熱氣流的短路問題，確保了服務器機柜的溫度均勻，并消除了局部熱點。 ，從而提高了服務器的運行可靠性，同時有效地減少了不必要的能耗。

　　行間機房空調器具有冷水式行間冷卻單線圈臥式空氣供應，冷水式行間冷卻雙線圈臥式風機和直接膨脹風冷行間冷卻裝置。制冷量為10-45KW，以解決在不同應用環境條件下具有高散熱密度的數據機房的空調方案。

　　空調標準件

　　1.外觀說明及尺寸

　　(1)該單元是專為排之間的通道而設計的，由純金屬板制成，堅固可靠。

　　(2)框架由2.0mm厚的冷軋板制成，涂有黑色塑料粉末，內襯吸音和隔熱材料，氣密性好; (3)外殼由1.5mm厚的冷軋板制成，涂有黑色塑料粉末，內襯隔熱吸音材料，密封性能好，可防止漏氣，確保熱量交換效果，有效降低噪音;

　　(4)該單元配備有帶鉸鏈和門鎖的后門，以及4個帶門鎖的側門，易于組裝和拆卸，并提供維修服務;

　　(5)門鎖必須用專用鑰匙打開，方便管理。尺寸請參見技術參數!

　　(6)高度可以是1800mm，2000mm，2100mm和2200mm。大小由構成冷熱通道的服務器機柜確定。

　　2.風扇

　　采用世界知名品牌的EC軸流風機，效率超過90%。風扇的轉子嵌入風扇中，結構更緊湊，體積更小，散熱性能更高，最大程度地保證了風扇的可靠性。所有外轉子電動機都配備有熱觸點(TB)，以防止電動機過熱，以防止風扇電動機過熱和燃燒。理想的電機幾何特性適用于EC無級調速(0-100%)，低啟動電流和平穩啟動;

　　電機通過電子換向器(帶位置傳感器，無位置傳感器)實現電機繞組電流的換向，無需機械電刷(換向器)，通過PAM或PWM控制實現速度控制。整個電動機/風扇單元非常緊湊，重量輕，并節省了安裝空間。它不僅結構緊湊，噪音低，運行效率高，而且可以根據溫度變化或壓力變化實時進行連續調速，進一步實現了風機節能。

　　3.壓縮機

　　該壓縮機選擇了世界知名的高效渦旋壓縮機，其獨特的徑向和軸向柔性渦旋設計提高了壓縮機的效率，這比普通壓縮機要高。其壓縮機專用電機故障率低，運行可靠，無故障運行時間超過100,000小時。其特點如下：

　　1)。整個系列采用獨特靈活的渦旋壓縮機設計，低噪音，高效節能。

　　2)使用新型環保制冷劑R410A，不會破壞臭氧層，制冷效率更高。

　　3)采用低壓腔設計，系統應用成本低，工作范圍廣。

　　4)世界領先的制造技術，合理的機械結構設計，很少的活動部件，出色的抗液體侵蝕能力，高可靠性和延長的單元壽命。

　　5)壓縮機配備缺相保護裝置，當電源缺相或壓縮機過載時，可自動停機以保護壓縮機電機。

　　4.控制器

　　(1)先進的微處理控制，采用先進的PID調節技術，具有大的LCD屏幕顯示，可以顯示溫度和濕度，并具有以圖形方式顯示單元中每個組件的運行狀態的功能。

　　(2)易于操作的人性化界面，全中文LCD背光顯示。

　　(3)具有電源相序保護和斷相保護功能，電源掉電后將自動啟動。

　　(4)配備標準的R485監控接口，可以完全集成到集中式環境監控網絡中，省去了維護人員的檢查工作。

　　(5)具有高度智能化的控制系統，溫度控制精度為±0.5℃。

　　(6)具有大容量故障報警記錄存儲功能，最多可存儲100條報警歷史

　　(7)操作方便，一鍵輸入，無需進入復雜的多級菜單

　　(8)警報功能強大，多達30種警報(包括預警)

　　(9)備份功能：無需添加任何附件即可實現主機和備用機的功能。可以定期在主機和備用計算機之間切換工作，以確保每個單元的運行時間基本相同，并且當主機出現故障時，主機將自動切換到備用計算機。同時，當計算機機房中的熱負荷超過預設值且室內溫度無法維持在設定點時，備用單元會自動啟動以確保室內溫度在所需范圍內。在建筑物的多系統運行狀態下，我們可以選擇N 1或N 2組控制設置。

　　5.電子膨脹閥

　　電子膨脹閥(EEV)由控制器，執行器(可控制的驅動裝置和閥體)，傳感器等組成。作為一種新型的制冷控制元件，它突破了傳統節流結構的概念。它是制冷系統智能化的重要環節，是真正實現制冷系統優化的重要手段和保證，是制冷系統機電一體化的象征。

　　驅動方法是控制器計算傳感器收集的控制參數，并將調整命令發送到驅動板。驅動板向電子膨脹閥發送調整命令。驅動板將電信號輸出到電子膨脹閥線圈，以控制針閥的打開。因此，可以調節膨脹閥的流量以優化節能效果。

　　6.蒸發盤管

　　蒸發器設計使用內螺紋管，親水膜翅片，高效正弦波熱交換鋁翅片，獨特的““”形設計以及大面積散熱盤管，可將熱交換效率提高多達15%或更多。 。采用抽吸氣流，使空氣分配更加均勻冷凝水排放盤由不銹鋼制成，并具有柔軟的排放接頭。

　　7.冷凝器

　　(1)冷凝器換熱器由中國股份公司制造，采用銅管套鋁翅片設計，經過嚴格的膨脹連接，性能優良，換熱穩定;

　　(2)采用先進的沖壓設備和翅片模具生產，確保產品質量穩定可靠;

　　(3)領先的特殊散熱片設計和最合理的銅管布置和分布，風速均勻，可提高換熱器效率，降低風扇噪音。

　　8.機房空調安裝規范

　　(1)列間計算機室的空調以機架形式布置，并與服務器機柜并排安裝。空氣從冷通道供應，然后由熱通道返回。服務器機柜溫度均勻，消除了局部熱點，提高了服務器的運行可靠性，有效減少了不必要的能耗。

　　(2)群集間計算機室中空調通道的前后應為操作機預留適當的維護空間。建議與設備的前門和后門保持1.0m的空間，并保持間隙狀態在此范圍內。該維護空間還可以確保氣流的順暢流動并提高熱交換效率。

　　(3)用螺釘固定計算機機房中空調的四個角。該設備配有防震墊以鎖定腳輪，以防止設備離開其最終位置。調整腳罩以穩定機器，以防止在操作過程中傾斜或振動。
